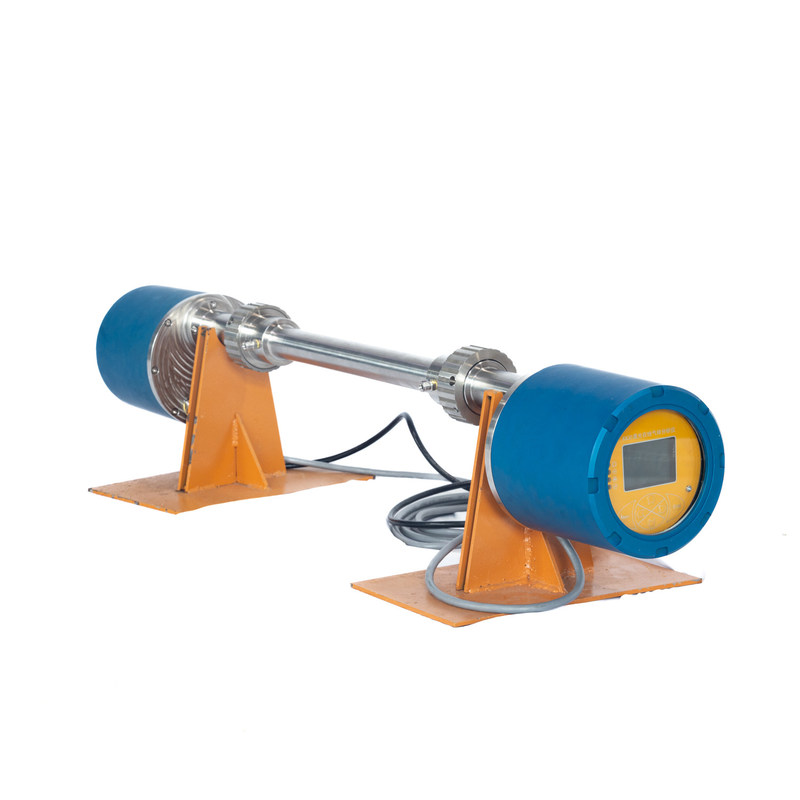

TDLAS Exdiict6 เครื่องวิเคราะห์ก๊าซอินฟราเรดปรับปรุงได้ IP66 พร้อมการติดตั้งในสถานที่
IP66 เครื่องวิเคราะห์ก๊าซอินฟราเรด
,Exdiict6 เครื่องวิเคราะห์ก๊าซอินฟราเรด
,Exdiict6 TDL แซนเซอร์แก๊ส
เทคโนโลยี Tdlas เครื่องวิเคราะห์แก๊สเลเซอร์บูรณาการสําหรับสภาพแวดล้อมที่มีการกัดกร่อนสูง
คําอธิบายสินค้า
KF ซีรี่ย์เลเซอร์แก๊ส Analyzer พัฒนาโดยมีเป้าหมายในการวิเคราะห์ออนไลน์อุตสาหกรรม, การติดตามสิ่งแวดล้อมออนไลน์
มีหลายประเภทของเครื่องวิเคราะห์แก๊สเลเซอร์ซีรีส์ KF มีให้บริการ, รวมถึงเครื่องตรวจสอบในสถานที่, ประเภทโดย-ผ่าน, หลายช่องทางและประเภทที่ติดแผ่น ฯลฯสามารถวิเคราะห์การวิเคราะห์สัดส่วนของก๊าซเป้าหมายรวมถึงการวิเคราะห์ขนาดใหญ่และขนาดเล็ก
ลักษณะ
1การนําเทคโนโลยี TDLAS การวิเคราะห์ก๊าซออนไลน์ในสถานที่
2. การออกแบบสํารวจการป้องกันสองครั้ง, โดยไม่มีการชําระความดันบวก, ไม่มีหน่วยประมวลผลข้อมูลเพิ่มเติม, โครงสร้างคอมแพคต์ง่าย, ความน่าเชื่อถือสูง
3. ใช้เลเซอร์พลังงานสูง ไม่มีการเชื่อมต่อเส้นใย สภาพการทํางานที่ป้องกันแฮช (เช่นสภาพฝุ่นมากเกินไป)
4. ใช้เทคโนโลยีที่ได้รับสิทธิบัตรของการปรับเส้นทางแสงจุด, ง่ายสําหรับการติดตั้งในสถานที่
รายละเอียดเทคนิค
| หลักการวัด | สเปคโทรสโกปีการซับซ้อนเลเซอร์ที่สามารถปรับแต่งได้ (TDLAS) | |
| ข้อมูลเทคนิค | ความผิดพลาดทางเส้นตรง | ≤ ± 1% F.S. |
| การเคลื่อนไหวระยะ | ≤ ± 1% F.S./6 เดือน | |
| ความซ้ํา | ≤ 1% | |
| ระยะเวลาการปรับ | ≤ 1 ครั้ง/6 เดือน | |
| เกรดกันระเบิด | ExdIICT6 Gb | |
| ระดับการป้องกัน | IP66 | |
| เวลาตอบสนอง | เวลาอุ่น | ≤ 15 นาที |
| เวลาตอบสนอง ((T90) | ≤ 8 ~ 10s | |
| สัญญาณอินเตอร์เฟส | การออกแบบแบบแอนาล็อก | การเข้าสัญญาณ 2 สาย 4-20mA ((โดดเดี่ยว, ความจุสูงสุด 750Ω) |
| อินทุปแบบแอนาล็อก | การเข้า 2 ทาง 4-20mA ((การชดเชยอุณหภูมิ-ความดัน) | |
| การออกแบบดิจิตอล | RS485/RS232/GPRS | |
| การออกของเรเล่ | รีเล่ 3 สาย ((24V,1A) | |
| สภาพการทํางาน | อุณหภูมิบริเวณ | -30oC~+60oC |
| เครื่องระบายแก๊ส | 0.3 ~ 0.8MPa การเข้าและการทําความสะอาดไนโตรเจนอุตสาหกรรม ก๊าซเครื่องมือ เป็นต้น |
|
| พลัง | 220VAC,พลังงานขึ้นอยู่กับการตั้งค่าเฉพาะ | |
| การติดตั้ง | วิธีการติดตั้ง | การตรวจสอบตัวอย่างซอนด์ถูกติดตั้งในหลอดควัน / ระบบ ติดตั้งอยู่ใกล้ๆ |
สายประมวลผลหลัก
ขอบเขตการตรวจจับก๊าซ
| ประเภทก๊าซตรวจ | ขีดจํากัดการตรวจพบ | ระยะการตรวจจับ |
| O2 | 00.01% ปริมาณ | (0-1) %Vol., (0-100) %Vol. |
| CO2 | 10 ppm | (0-1000) ppm, ((0-100) %Vol |
| H2S | 20 ppm | (0-2000) ppm, (0-100) %Vol |
| HCl | 0.1 ppm | (0-50) ppm, ((0-100) %Vol |
| NH3 | 0.1 ppm | (0-10) ppm, (0-100) %Vol |
| C2H2 | 0.1ppm | (0-10) ppm, (0-100) %Vol |
| CO | 10 ppm | (0-1000) ppm, (0-100) %Vol |
| H2O | 0.3 ppm | (0-50) ppm, (0-100) %Vol |
| HF | 00.02 ppm | (0-5) ppm, (0-10000) ppm |
| 0.3 ppm | (0-30) ppm, (0-1) %Vol | |
| CH4 | 0.4 ppm | (0-40) ppm, (0-100) %Vol |
| C2H4 | 0.6 ppm | (0-60) ppm, (0-100) %Vol |
ความเห็นที่ 1: สภาพการทดสอบสําหรับเส้นทางแสง 1m ความดันก๊าซ 1bar อุณหภูมิก๊าซ 300K
ความเห็น2:ด้วยการเพิ่มเส้นทางทางแสง, ขั้นต่ําการตรวจจับที่ต่ําลงตามสัดส่วน
