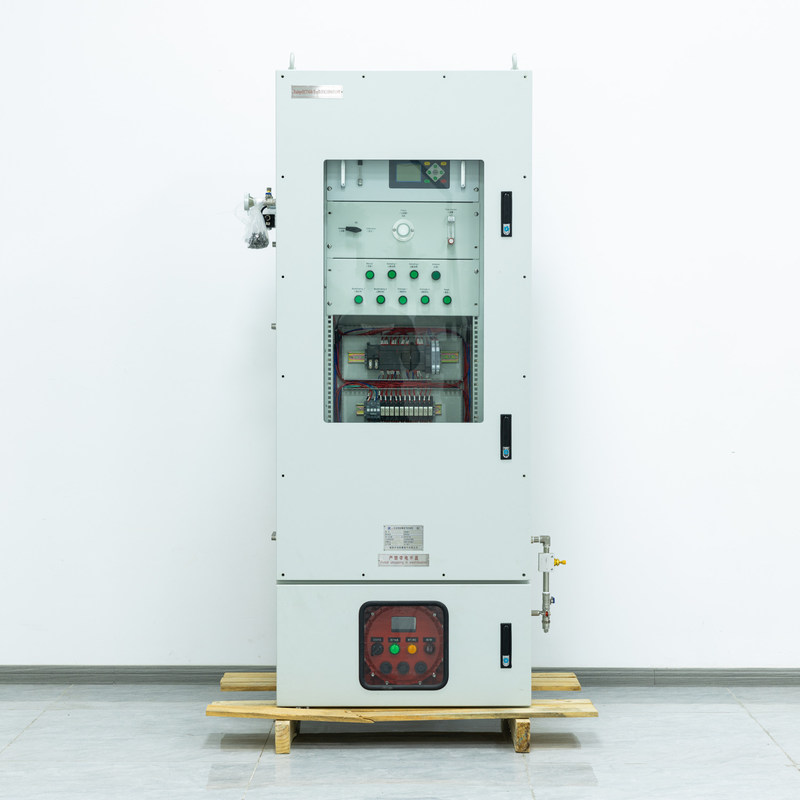

KF300 LCD Display ระบบติดตามการออกอากาศแบบต่อเนื่อง อัตโนมัติ สําหรับอุตสาหกรรมโลหะ

ระบบติดตามและวิเคราะห์ออนไลน์สําหรับอุตสาหกรรมโลหะ KF300

คําอธิบายสินค้า

การหลอมเหล็กและโลหะอื่น ๆ จะผลิตก๊าซจํานวนมากและการวัดการวิเคราะห์ของก๊าซเหล่านี้มีบทบาทที่สําคัญมากในโรงงานโลหะ, การฟื้นฟูแก๊สพลังงาน การประหยัดพลังงานและการคุ้มครองสิ่งแวดล้อม และการควบคุมความปลอดภัยและตอบสนองเร็ว, ระบบติดตามและวิเคราะห์ออนไลน์ KF300 Series เป็นทางเลือกที่ดีที่สุดสําหรับวิเคราะห์ก๊าซกระบวนการอุตสาหกรรมโลหะ

ระบบติดตามและวิเคราะห์ซีรีส์ KF300 ใช้โครงสร้างกระเป๋าสตางค์กันฝุ่นความดันบวกเล็กน้อย ระบบประกอบด้วยหน่วยเก็บตัวอย่าง, หน่วยการรักษาก่อน, หน่วยวิเคราะห์,หน่วยปรับขนาดและหน่วยควบคุม PLC interlock กลางเป็นระบบวิเคราะห์ที่ป้องกันฝุ่นอย่างครบถ้วน

I. การนําเสนอระบบ

KF300B CEMS ประกอบด้วยระบบย่อย รวมถึงระบบย่อยการติดตามปนเปื้อนทางก๊าซ (SO2,NOX,O2,HCL,HF ฯลฯ) ระบบย่อยการติดตามปนเปื้อนทางอนุภาค (ฝุ่นควัน)ปริมาตรสิ่งแวดล้อมของก๊าซควัน (อุณหภูมิ, ความดัน, ความเร็วการไหล, ความชื้น) ระบบย่อยการติดตามและระบบย่อยการเก็บข้อมูลและการประมวลผล

ระบบมีฟังก์ชัน เช่น การส่งข้อมูลในเวลาจริง, สถิติรายงานและการวิเคราะห์ข้อมูลกราฟิก, ทําให้เกิดการทํางานที่ไม่มีผู้ดูแลในสถานที่ทํางานความสามารถในเวลาจริงที่แข็งแรง, ความสามารถในการทํางานในเครือข่ายที่ยืดหยุ่น และต้นทุนการใช้งานที่ต่ําง่ายในการประกอบและสามารถทําการสื่อสารข้อมูลกับ DCS ภายในและแผนกสิ่งแวดล้อม.

II ลักษณะของระบบ

II.1อุปกรณ์วิเคราะห์หลายองค์ประกอบ

อัจฉริยะ: ปรับระดับอากาศอัตโนมัติและปรับระดับ N2 เป็นตัวเลือก

อินเตอร์เฟซมนุษย์-เครื่องจักรที่มีความเป็นมิตร: จอ LCD การทํางานง่าย การทํางานเมนู (สําหรับการเลือกอินเตอร์เฟส input และ output, calibration, testing) ความสะดวกในการบํารุงรักษา

สามารถแสดงค่าต่ํากว่าศูนย์และมากกว่าช่วงการตรวจจับ, ง่ายสําหรับการวัดการเคลื่อนไหวศูนย์และการเคลื่อนไหวระยะการหยุด, ความเข้ากันทางแม่เหล็กไฟฟ้าที่ดีความสามารถในการป้องกันการแทรกแซงที่แข็งแรงและการติดตั้งง่าย.

II.2ระบบการรักษาก่อน

ระบบใช้วิธีการดึงดูดแบบครบถ้วน ด้วยอุณหภูมิสูงก๊าซควันที่มีความชื้นสูงที่เก็บตัวอย่างโดยเครื่องตรวจสอบการเก็บตัวอย่างในการทําความร้อน และส่งผ่านท่อติดตามความร้อนในกระบวนการทั้งหมด. เมื่อก๊าซควันเข้าห้องวิเคราะห์แล้ว มันจะผ่านการขาดน้ําจากการปรับปริมาณ เพื่อลดการสูญเสียส่วนประกอบหลอมในน้ํา เช่น SO2 และด้วยวิธีนี้เพิ่มความแม่นยําในการวัด

การกรองหลายระดับถูกนํามาใช้เพื่อลดการเข้าของความชื้นและอนุภาคในอุณหภูมิสูงและความชื้นในระบบการวิเคราะห์ลงอย่างสําคัญ

สัญญาณเตือนอุณหภูมิของเครื่องควบคุมอุณหภูมิของเครื่องตรวจสอบตัวอย่าง เครื่องควบคุมอุณหภูมิของท่อติดตามความร้อนและเครื่อง condenserรวมทั้งสภาพการทํางานของระบบการบําบัดก่อนทั้งหมดถูกส่งไปยัง PLC, และจากนั้นไปยังคอมพิวเตอร์ส่วนตัวอุตสาหกรรม (IPC) ผ่าน PLC เพื่อบันทึกสภาพการทํางานของระบบ; ระบบจะปิดโดยอัตโนมัติสําหรับความผิดพลาดใด ๆ เพื่อทําหน้าที่ป้องกัน
