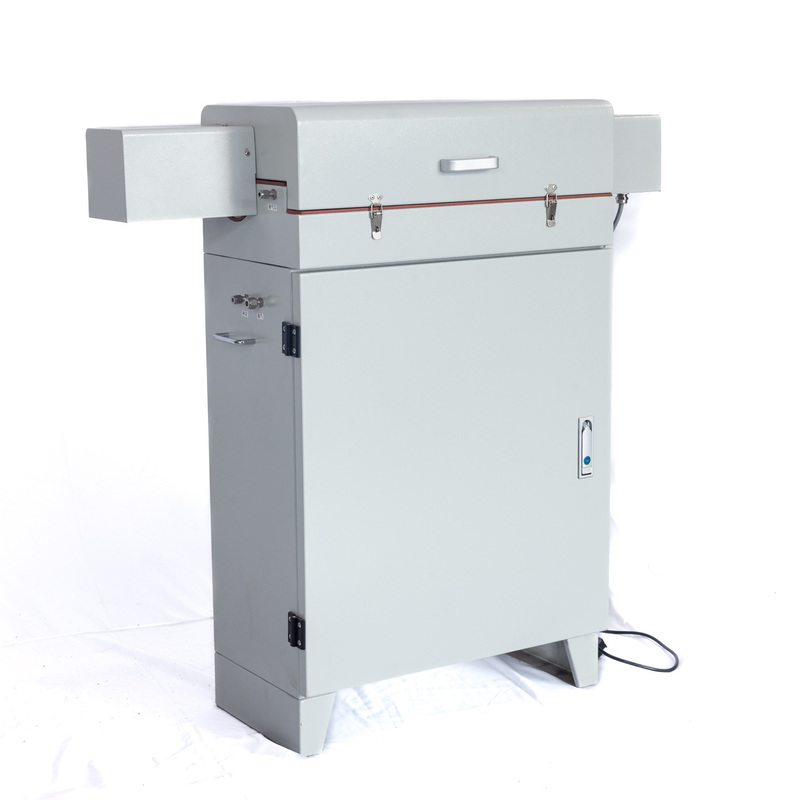

การเผาไหม้ขยะ CEMS ระบบติดตามการปล่อย HCl CO ของก๊าซควัน

ระบบติดตามการปล่อยระยะต่อเนื่อง

1หลักการออกแบบพื้นฐานของระบบวิเคราะห์ WT-400
รายการระบบวิเคราะห์อะโมเนีย WT-400เป็นระบบติดตามการสกัดสกัดในอุณหภูมิสูงเครื่องวัดเลเซอร์ NH3เป็นหน่วยการวิเคราะห์หลัก ทุกส่วนที่สัมผัสกับก๊าซตัวอย่างร้อนและกันหนาวมากกว่า 180 °Cตลอดกระบวนการ, รับประกันการวัด NH3 ที่แม่นยําและมั่นคง

2สภาพการทํางานและความต้องการ

2.1 เงื่อนไขทั่วไป

• ปริมาณฝุ่นสูงสุด: < 2000 g/Nm3

• อุณหภูมิก๊าซควันที่จุดเก็บตัวอย่าง: ≤ 600°C

• ความดันจุดเก็บตัวอย่าง: -15 ถึง 15 MPa

• เนื้อหาเทอร์และเบนเซน: < 10 g/Nm3

• ปั๊มน้ําที่เต็มไปด้วย

2.2 สภาพแวดล้อม

• รายการกล่องควบคุมอุณหภูมิติดตั้งอยู่ภายนอก ขณะที่เครื่องมืออยู่ในภายใน

• อุณหภูมิบริเวณ: 5°C 45°C

• ความชื้นสัมพัทธ์ (RH): 20~85%

• ความดันชั้นบรรยากาศ: 10~106 kPa (ขึ้นอยู่กับสภาพท้องถิ่น)

2.3 ความต้องการด้านบริการและการจําหน่ายก๊าซ

• พลังงาน: 220V ± 10%, 50Hz ± 1Hz, พลังงาน: 5 kVA (ไม่ให้เกิดการรบกวนไฟฟ้าแรง)

• การจัดส่งแก๊สระบบ:

  1. อากาศดัน✅ ต้องการที่จะล้างระบบการเก็บตัวอย่างและป้องกันการอุดตันสะอาด แห้ง ไม่มีน้ํามัน, กับความดัน 4 ∼7 kg/cm2เพื่อให้แน่ใจว่าการล้างที่มีประสิทธิภาพ

  2. ก๊าซมาตรฐานใช้สําหรับการประมวลผลก่อน, การปรับขนาดและการตรวจสอบระบบการวิเคราะห์ก๊าซ การรับประกันคุณภาพก๊าซมาตรฐานให้ตรงกับความต้องการของระบบเพื่อรับประกันความแม่นยําของการวัด

  No.	Sทันดาร์ด คอมพอซิชั่นก๊าซ	STandard คอนเซ็นทรัลก๊าซ	STandard ความดันก๊าซ
  1	N2	≥ 99.9999%	0.5 -10 MPa
  2	NH3	80% ของความโกรธในการวัด	0.5 -10 MPa

3ลักษณะของ WTKF200 ระบบติดตามออนไลน์การหลบหนีของอะโมเนีย:

1. โซนส์การเก็บตัวอย่างแบบบูรณาการ พร้อมความจุในการเก็บฝุ่นขนาดใหญ่และความจุในการกรองฝุ่น ≤ 100 g/NM³ไม่มีการบด

2ความแม่นยําในการกรองฝุ่น: < 0.1 μm

3ความแม่นยําของการวิเคราะห์: ± 1% FS

4เวลาตอบสนอง: T90 ≤ 30 s

5ช่วงเวลาเฉลี่ยระหว่างความล้มเหลว: MTBF> 3 ปี

6ระยะเวลาการบํารุงรักษา > 1 ปี

7วิธีการสกัดตัวอย่างด้วยอุณหภูมิสูงถูกนํามาใช้ เพื่อไม่ให้มีการบิดเบือนในการสกัดตัวอย่างและการวิเคราะห์ที่แม่นยํา

8การออกแบบการเก็บตัวอย่างในอุณหภูมิสูงและอุณหภูมิคงที่ เพื่อให้แน่ใจถึงความแม่นยําของปริมาณ NH3

9ระบบมีและอัตโนมัติการกําจัดอุปกรณ์สําหรับฝุ่นและป้องกันการปิด

10สัญญาณออก: 4-20 mA; สัญญาณเตือนควบคุม NO/NC, 1A/220V
